План и карта

§ 11. Определяем стороны горизонта по Солнцу и звёздам

В ясный, солнечный день можно определить своё положение по Солнцу. В России оно примерно в 14 ч находится на юге. Этот способ применим в северных и умеренных широтах. Определить направление на север можно по полуденной тени, которая падает от любого объекта — здания, дерева, человека.

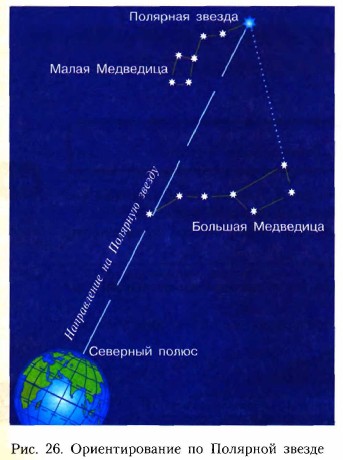

Безоблачной ночью направление на север можно определить по созвездиям Малая и Большая Медведица. Вы знаете, что семь звёзд Большой Медведицы напоминают ковш с длинной изогнутой ручкой. Мысленно соедините две звезды, расположенные на краю ковша, прямой линией, затем продолжите её на величину пяти расстояний между этими звёздами. Полученное расстояние закончится в созвездии Малая Медведица — там, где находится Полярная звезда, указывающая направление на север (рис. 26).

Составляем план местности

Для составления плана проведём съёмку местности. Эта работа требует наблюдательности, умения выделять главное, развивает глазомер, память, умение ориентироваться. Съёмку проводят либо из одной точки (полярная съёмка), либо при движении по местности (маршрутная съёмка). Для съёмки открытого участка, например школьного двора, используют полярную съёмку.

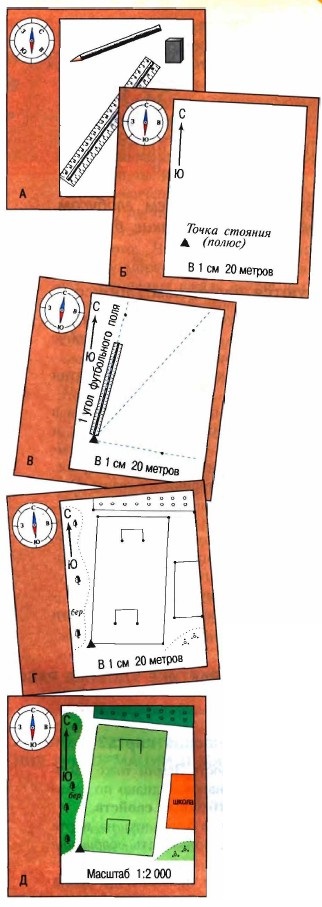

Вам потребуется: а) планшет (лист картона или фанеры) с прикреплённой к нему бумагой; б) компас; в) визирная линейка; г) карандаш и ластик (рис. 27, А).

1. Выбираем масштаб для плана. При этом учитываем размер участка. Например, участок размером 100 х 100 м в масштабе 1 : 1000 (в 1 см 10 м) выглядит на плане как квадрат со сторонами 10 х 10 см, а в масштабе 1 :500 (в 1 см 5 м) — как квадрат со сторонами 20 х 20 см.

2. Нанесём на лист точку, с которой будем делать съёмку. Эта точка называется полюсом (отсюда название съёмки — полярная).

3. Проводим ориентирование планшета с помощью компаса. Для этого с краю листа проведём линию север—юг и повернём планшет так, чтобы её направление совпало с направлением С — Ю стрелки компаса (рис. 27, Б).

4. Наносим нужные объекты на план. Прикладываем визирную линейку к точке стояния, направляем на объект (дерево, электрический столб и т. д.) и прочерчиваем линию на бумаге. Измеряем рулеткой или шагами расстояние от точки стояния до объекта и откладываем его в масштабе на линии визирования. Отмечаем объект условным знаком (рис. 27, В).

5. Таким же образом наносим остальные объекты, которые нужно изобразить на плане (рис. 27, Г).

6. Окончательно оформляем план цветными карандашами — он должен получиться аккуратным (рис. 27, Д).
