Кривые линии и их применение в чертежах

Кулачки

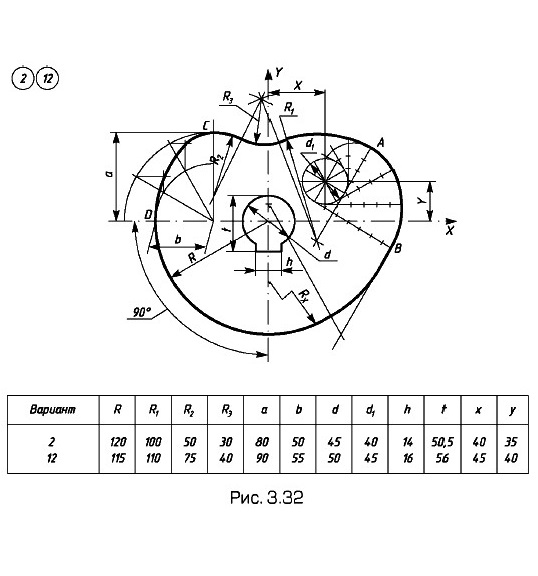

Плоские кулачки и копиры широко используются в различных автоматизированных механизмах и машинах. Например, кулачковый вал в двигателях внутреннего сгорания автомобилей. В качестве примера рассмотрим кулачок, приведенный на рис. 3.32. Участок DC — четвертая часть эллипса, части окружностей радиусов R₂, R₃, R₁. Участок АВ — эвольвента. Участок DB — дуги окружностей R и R_x и участок прямой.

Построение кулачка начинают с нанесения вертикальной и горизонтальной осей. Затем строят лекальные кривые — эвольвенту АВ и эллипс DC. Отмечают центры дуг R₂, R₁, R₃. Строят дугу радиуса R и радиуса R_x. Заканчивается построение изображением отверстия со шпоночным пазом.
