Глава 2. Информационное моделирование

§ 2.9. Графики и диаграммы

Визуализация многорядных данных

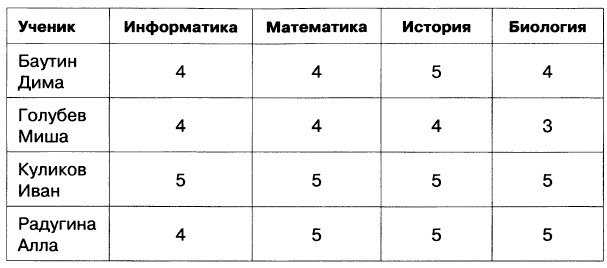

Предположим, классный руководитель предложил вам подготовить к родительскому собранию диаграмму об успеваемости на основании информации, представленной в следующей таблице:

В отличие от предыдущих случаев, здесь мы имеем дело с многорядными данными: 1-й ряд — оценки Баутина Димы, 2-й ряд — оценки Голубева Миши, 3-й ряд — оценки Куликова Ивана, 4-й ряд — оценки Радугиной Аллы. Здесь нам придется несколько величин сравнить несколько раз (в нескольких точках).

В этом случае круговую диаграмму нельзя использовать в принципе.

Можно построить столбчатую диаграмму, представив на ней данные сразу обо всех учениках — рис. 2.18.

В этом примере опорными точками являются имена учеников. В каждой опорной точке построена группа из четырех столбиков — по числу предметов. Сравнение здесь можно проводить как среди прямоугольников, относящихся к одной группе (сравниваем успеваемость одного ученика по всем предметам), так и между группами (сравниваем успеваемость учеников между собой).

Для того чтобы наглядно сравнить суммы нескольких величин в нескольких точках и при этом показать вклад каждой величины в общую сумму, используют ярусные диаграммы.

Понять идею ярусной диаграммы можно путем мысленного преобразования столбчатой диаграммы. Представьте, что столбики в каждой группе расположены не рядом друг с другом, а один над другим. Теперь в каждой опорной точке вместо группы столбиков будет стоять один многоярусный столбик. Его высота будет определяться суммой высот всех составных частей (рис. 2.19).

Для наглядного представления многорядных данных также могут быть использованы областные диаграммы, или диаграммы площадей (рис. 2.20).

Диаграмма площадей напоминает срез земной коры. «Гора» соответствует более успевающему, а «впадина» — менее успевающему ученику. Это накопительная диаграмма. Вертикальный срез в опорных точках позволяет представить вклад каждого ряда данных (в нашем случае — оценки по каждому предмету) в общую сумму (суммарный балл конкретного ученика). «Толщина пласта» позволяет судить об общей успеваемости по предмету.

Коротко о главном

Выбор того или иного вида информационной модели зависит от цели, ради которой мы эту модель создаем.

Диаграмма — графическое изображение, дающее наглядное представление о соотношении каких-либо величин или нескольких значений одной величины, об изменении их значений. Используется множество разнообразных типов диаграмм.

График — линия, дающая наглядное представление о характере зависимости какой-либо величины (например, пути) от другой (например, времени). График позволяет отслеживать динамику изменения данных.

Круговая диаграмма служит для сравнения нескольких величин в одной точке. Особенно полезна, если величины в сумме составляют нечто целое.

Столбчатая диаграмма позволяет сравнивать несколько величин в нескольких точках.

Ярусная диаграмма позволяет наглядно сравнить суммы нескольких величин в нескольких точках и при этом показать вклад каждой величины в общую сумму.

Областная диаграмма (диаграмма площадей) позволяет одновременно проследить за изменением суммы нескольких величин в нескольких точках и при этом показать вклад каждой величины в общую сумму.

С помощью графиков и диаграмм можно визуализировать большие объемы однотипной табличной информации. Зачастую при визуализации происходит потеря точности информации.

Вопросы и задания

1. По графикам движения, приведенным на чертеже, определите скорость движения каждого объекта и запишите формулу, выражающую зависимость пройденного расстояния от времени движения объекта.

Какие объекты могут иметь определенную вами по графику скорость?

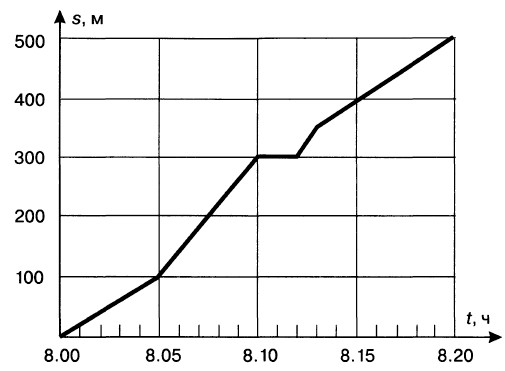

2. На рисунке изображен график движения семиклассника Миши Голубева по дороге в школу. Определите по графику:

1) время выхода из дома;
2) скорость на всех участках пути;
3) продолжительность и время остановок;
4) время прибытия в школу.

Чем, по вашему мнению, могут быть вызваны остановка и увеличение скорости движения ученика?

3. Пользуясь графиком изменения работоспособности, найдите истинные высказывания:

1) подъем работоспособности начинается в 8 ч;
2) утомление длится с 12 до 14 ч;
3) вечером работоспособность выше, чем утром;
4) наибольшая работоспособность с 10 до 12 часов утра;
5) работоспособность резко падает в 21 ч;
6) в 19 часов работоспособность низкая;
7) наивысшая работоспособность в 17 часов;
8) днем самая низкая работоспособность в 15 ч;
9) в день у человека два периода наивысшей работоспособности: с 8 утра и до 13 ч 30 мин, а также с 16 ч и до 20 ч;
10) начинать уроки надо в 7 утра;
11) выполнять домашнее задание лучше всего с 15 ч до 17 ч.

4. В таблице приведено расписание уроков на один учебный день для учеников 7 класса.

Соответствует ли это расписание состоянию работоспособности школьников? Как его можно улучшить с учетом изменения работоспособности школьников (график из предыдущего задания)? Предложите свой вариант.

5. Результат внезапного воздействия на организм человека какого-либо фактора внешней среды называется травмой. На основании диаграммы, представляющей структуру детского травматизма, составьте соответствующее словесное описание. Подкрепите его примерами из реальной жизни.

6. Данные Министерства здравоохранения Российской Федерации об изменениях за десять лет (1992-2001 годы) в структуре заболеваемости детей в возрасте до 14 лет представлены столбчатой диаграммой:

Что вы можете сказать, анализируя эту диаграмму?

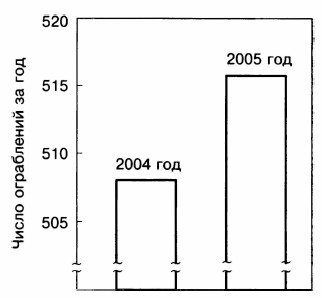

7. В одном из телевизионных ток-шоу ведущий продемонстрировал следующую диаграмму и сказал: «Диаграмма показывает, что по сравнению с 2004 годом в 2005 году резко возросло число ограблений».

Согласны ли вы с выводом журналиста, сделанным на основании этой диаграммы?

8. На рисунке изображена ярусная диаграмма, характеризующая размеры выручки кафе «Ветерок» за счет продажи напитков (чай, сок, лимонад), мороженого, пирожных и чипсов.

Как изменяются запросы покупателей в зависимости от времени года? Почему это происходит?

9. Что общего и чем отличаются ярусная и столбчатая диаграммы?

10. Чем определяется выбор того или иного типа диаграммы?
