Глава 3. Электрический ток в различных средах

§ 3.14. Электронные пучки. Электронно-лучевая трубка

Электронные пучки представляют собой направленные потоки быстро движущихся электронов; поперечные размеры пучков обычно значительно меньше их длины. Электронные пучки впервые были обнаружены в газовом разряде, происходящем при пониженном давлении: наблюдались слабое голубое свечение вдоль оси газоразрядной трубки и флуоресценция стеклянных стенок трубки, которые объяснялись воздействием так называемых к а- тодных лучей (опыты английского физика У. Крукса). Дальнейшие исследования привели к открытию электрона (английский физик Дж. Томсон, 1897 г.), а сами лучи были отождествлены с потоками электронов.

В настоящее время электронные пучки образуются в электронно-вакуумных приборах, использующих явление термоэлектронной эмиссии. Если в аноде электронной лампы сделать отверстие, то часть электронов, ускоренных электрическим полем, пролетит в отверстие, образуя за анодом электронный пучок. Количеством электронов в пучке можно управлять, поместив между катодом и анодом дополнительный электрод и изменяя его потенциал. Электронные пучки имеют ряд свойств, благодаря которым они находят широкое практическое применение.

Свойства электронных пучков и их применение

Электронные пучки обладают энергией. Попадая на тела, они вызывают их нагревание. В современной технике это свойство используют для электронной плавки сверхчистых металлов в вакууме.

При попадании на пластинку из металла большой плотности (вольфрама, платины) электронные пучки тормозятся, вследствие чего возникает рентгеновское излучение. Это свойство используют в рентгеновских трубках, о чем будет рассказано в дальнейшем.

Некоторые вещества (стекло, сульфиды цинка и кадмия), бомбардируемые электронами, светятся. В настоящее время среди материалов этого типа (люминофоров) применяются такие, у которых в световую энергию превращается до 25% энергии электронного пучка.

Электронные пучки отклоняются электрическим полем. Например, проходя между пластинами заряженного конденсатора, электроны отклоняются от отрицательно заряженной пластины к положительно заряженной (рис. 3.39).

Электронные пучки отклоняются также в магнитном поле. Пролетая над северным полюсом магнита, электроны отклоняются влево, а пролетая над южным полюсом —^вправо (рис. 3.40). Отклонение электронных потоков, идущих от Солнца, в магнитном поле Земли приводит к тому, что свечение газов верхних слоев атмосферы (полярные сияния) наблюдается только у полюсов.

Возможность управления электронным пучком с помощью электрического или магнитного поля и свечение под действием пучка покрытого люминофором экрана находит применение в электронно-лучевой трубке.

Электронно-лучевая трубка

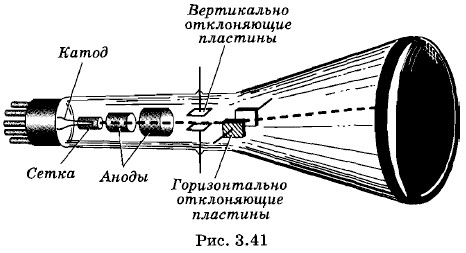

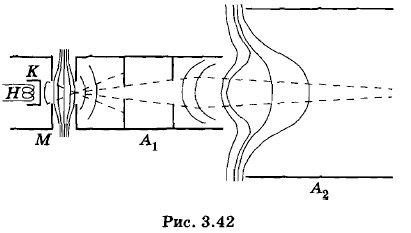

Устройство электронно-лучевой трубки показано на рисунке 3.41. Трубка представляет собой вакуумный баллон, изготовленный в виде колбы, расширенной с одной стороны. Расширенное дно колбы покрыто люминофором и образует экран трубки. В узком конце трубки помещен источник быстрых электронов — электронная пушка (рис. 3.42). Она состоит из накаливаемого оксидного катода К и трех коаксиальных цилиндров: управляющего электрода (сетки) М, первого анода А₁ и второго анода А₂.

Электроны испускаются нагретым оксидным слоем торца цилиндрического катода и проходят через отверстие в цилиндрическом управляющем электроде. Управляющий электрод имеет отрицательный потенциал относительно катода (-20...-70 В) и сжимает своим полем выходящий из катода электронный пучок. Изменяя этот потенциал, можно изменять количество электронов в пучке, т. е. его интенсивность.

Каждый анод состоит из дисков с небольшими отверстиями, вставленных в металлический цилиндр. Потенциал первого анода положителен относительно катода, а потенциал второго анода положителен относительно первого анода. Электрические поля между электродом М и анодом А₁, а также между анодами А₁ и А₂, ускоряющие электроны, показаны на рисунке 3.42 при помощи эквипотенциальных поверхностей. Форма, расположение и потенциалы анодов выбраны так, чтобы наряду с ускорением электронов происходила и фокусировка электронного пучка, т. е. уменьшение площади его поперечного сечения. На экране, в том месте, куда попадает электронный пучок (узко сфокусированный электронный пучок иногда называют электронным лучом), возникает свечение.

После электронной пушки сфокусированный электронный пучок на пути к экрану проходит последовательно между двумя парами управляющих пластин, подобных пластинам плоского конденсатора. Если электрического поля между пластинами нет, то пучок не отклоняется и светящаяся точка располагается в центре экрана. При сообщении разности потенциалов вертикально расположенным пластинам пучок смещается в горизонтальном направлении, а при сообщении разности потенциалов горизонтальным пластинам он смещается в вертикальном направлении. Одновременное использование двух пар пластин позволяет перемещать светящуюся точку по экрану в любом направлении.

Малая масса электронов в электронном пучке обеспечивает малую инерционность электронно-лучевой трубки: электронный пучок практически мгновенно реагирует на изменение напряжения на управляющих пластинах. На этом свойстве электронных пучков основано использование электронно-лучевой трубки в электронном осциллографе* — приборе, который применяется для исследования быстропеременных процессов в электрических цепях.

* От лат. oscillo — качаюсь и греч. grápho‾ — пишу.

В электронно-лучевой трубке, применяемой в телевизоре (так называемом кинескопе), управление электронным пучком осуществляется с помощью магнитного поля. Это поле создают катушки, надетые на горловину трубки.

Дисплей

Широкое применение имеют электронно-лучевые трубки в присоединяемых к электронно-вычислительным машинам (ЭВМ) устройствах — дисплеях. На экран дисплея, подобный экрану телевизора, поступает информация, записанная и переработанная ЭВМ. Можно непосредственно видеть текст на любом языке, графики различных процессов, изображения реальных объектов, а также воображаемые объекты, подчиняющиеся законам, записанным в программе ЭВМ.

В электронно-лучевых трубках формируются узкие электронные пучки, управляемые электрическими и магнитными полями. Эти пучки используются в осциллографах, кинескопах телевизоров, дисплеях ЭВМ.
