Глава 4. Магнитное поле токов

§ 4.10. Применение силы Лоренца. Циклический ускоритель

Действие магнитного поля на движущиеся заряды широко используется в современной технике и играет важную роль в природе. Приведем некоторые примеры.

Движение заряженной частицы в однородном магнитном поле

Наиболее простой случай движения заряженной частицы в магнитном поле — это движение в однородном магнитном поле с магнитной индукцией, перпендикулярной начальной скорости частицы (рис. 4.49). Рассмотрим это движение количественно.

Так как магнитное поле не меняет модуля скорости, то остается неизменным и модуль силы Лоренца. Эта сила перпендикулярна скорости и, следовательно, определяет центростремительное ускорение частицы. Неизменность по модулю центростремительного ускорения частицы, движущейся с постоянной по модулю скоростью, означает, что радиус кривизны R плоской траектории частицы постоянен. Частица равномерно движется по окружности радиусом R. Определим этот радиус. Согласно второму закону Ньютона

Следовательно, измерив R при известных υ и В, мы можем определить удельный заряд различных частиц.

Масс-спектрограф

С помощью магнитного поля можно разделять заряженные частицы по их удельным зарядам. Одновременно можно точно определять массы частиц. Разделение частиц осуществляется в приборах, называемых масс-спектрографами.

На рисунке 4.50 изображена принципиальная схема простейшего масс-спектрографа. Вакуумная камера прибора помещена в магнитное поле (вектор индукции перпендикулярен рисунку). Ускоренные электрическим полем заряженные частицы (электроны или ионы), описав дугу, попадают на фотопластинку, где оставляют след, позволяющий с большой точностью измерить радиус траектории R. По этому радиусу определяется удельный заряд иона. Зная же заряд иона, легко определить его массу.

Циклотрон

Покажем, используя формулу (4.10.2), что время прохождения данной частицей полуокружности не зависит от радиуса полуокружности и от скорости частицы. В самом деле,

т. е. Δt зависит только от свойств частицы и индукции поля.

Этот факт используется в циклотроне для ускорения заряженных частиц сравнительно небольшим электрическим полем в течение ряда циклов.

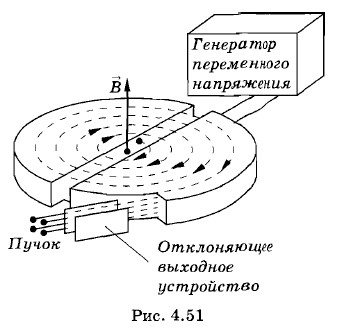

Циклотрон устроен следующим образом. Два электрода специальной формы — дуанты (напоминают полый цилиндр с крышками, разрезанный вдоль оси) находятся в камере, где поддерживается вакуум (рис. 4.51). Дуанты помещают между полюсами сильного магнита, и к ним подводится переменная разность потенциалов. В центре камеры между дуантами располагают источник заряженных частиц. В тот момент, когда между дуантами существует высокая разность потенциалов, электрическое поле в промежутке между ними ускоряет заряженные частицы.
