§ 13. ЭДС индукции в движущихся проводниках

Рассмотрим теперь второй случай возникновения индукционного тока.

При движении проводника его свободные заряды движутся вместе с ним. Поэтому на заряды со стороны магнитного поля действует сила Лоренца. Она-то и вызывает перемещение зарядов внутри проводника. ЭДС индукции, следовательно, имеет магнитное происхождение.

На многих электростанциях земного шара именно сила Лоренца вызывает перемещение электронов в движущихся проводниках.

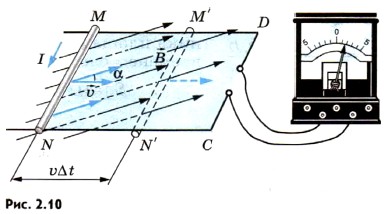

Вычислим ЭДС индукции, возникающую в проводнике, движущемся в однородном магнитном поле (рис. 2.10). Пусть сторона контура MN длиной I скользит с постоянной скоростью вдоль сторон NC и MD, оставаясь все время параллельной стороне CD. Вектор магнитной индукции однородного поля перпендикулярен проводнику и составляет угол α с направлением его скорости.

Сила, с которой магнитное поле действует на движущуюся заряженную частицу, равна по модулю

F_л = | q |υ B sin α.                     (2.5)

Направлена эта сила вдоль проводника MN. Работа силы Лоренца¹ на пути I положительна и составляет:

А = F_лl = | q | υ Bl sin α.

¹ Это неполная работа силы Лоренца. Кроме силы Лоренца (см. формулу (2.5)), имеется составляющая силы Лоренца, направленная против скорости и проводника. Эта составляющая тормозит движение проводника и совершает отрицательную работу. В результате полная работа силы Лоренца оказывается равной нулю.

Электродвижущая сила индукции в проводнике MN равна, по определению, отношению работы по перемещению заряда q к этому заряду:

Эта формула справедлива для любого проводника длиной l, движущегося со скоростью в однородном магнитном поле.

В других проводниках контура ЭДС равна нулю, так как эти проводники неподвижны. Следовательно, ЭДС во всем контуре MNCD равна и остается неизменной, если скорость движения постоянна. Электрический ток при этом будет увеличиваться, так как при смещении проводника MN вправо уменьшается общее сопротивление контура.

ЭДС индукции можно вычислить также и с помощью закона электромагнитной индукции (см. формулу (2.4)). Действительно, магнитный поток через контур MNCD равен:

Ф = BS cos (90° - α) = BS sin α,

где угол (90° - α) есть угол между вектором и нормалью к поверхности контура (рис. 2.11, вид сбоку), a S — площадь, ограниченная контуром MNCD. Если считать, что в начальный момент времени (t = 0) проводник MN находится на расстоянии NC от проводника CD (см. рис. 2.10), то при перемещении проводника площадь S изменяется со временем следующим образом:

S = l (NC - υ t).

За время Δt площадь контура меняется на ΔS = -lυ Δt. Знак «-» указывает на то, что она уменьшается. Изменение магнитного потока за это время равно:

Если весь контур MNCD движется в однородном магнитном поле, сохраняя свою ориентацию по отношению к вектору , то ЭДС индукции в контуре будет равна нулю, так как поток Ф через поверхность, ограниченную контуром, не меняется. Объяснить это можно так. При движении контура в проводниках MN и CD возникают силы (см. формулу (2.5)), действующие на электроны в направлениях от N к М и от С к D. Суммарная работа этих сил при обходе контура по часовой стрелке или против нее равна нулю.

ЭДС индукции возникает также при повороте рамки в магнитном поле, т. е. при изменении со временем угла ос (см. § 31).

ЭДС индукции в проводниках, движущихся в постоянном магнитном поле, возникает за счет действия на заряды проводника силы Лоренца.

Вопросы к параграфу

1. Чему равна сила Лоренца и как она направлена?

2. От чего зависит ЭДС индукции, возникающая в проводнике, который движется в переменном во времени магнитном поле?
