§ 5. Нанесение размеров

5.1. Общие сведения. Для определения величины изображенного изделия или какой-либо его части по чертежу на нем наносят размеры. Размеры разделяют на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Угловые размеры характеризуют величину углов.

Линейные размеры на чертежах указывают в миллиметрах, но обозначение единицы измерения не выносят. Угловые размеры указывают в градусах, минутах и секундах.

Общее количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия.

5.2. Правила нанесения размеров. Такие правила установлены стандартом. Назовем их, пользуясь полученными ранее сведениями.

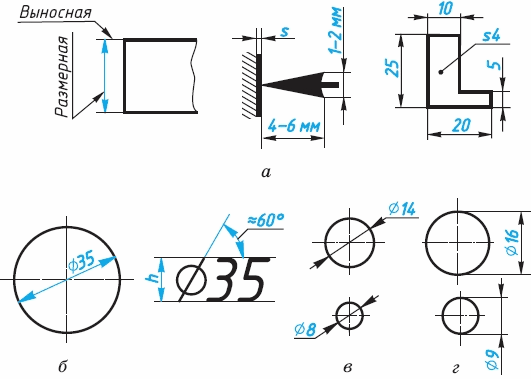

1. Размеры на чертежах указывают с помощью выносных и размерных линий и размерных чисел. Сначала проводят выносныe линии перпендикулярно отрезку, размер которого указывают (рис. 18, а). Затем на расстоянии 10 мм и более от контура детали проводят параллельную ему размерную линию. Она ограничивается с двух сторон стрелками (рис. 18, а). Какой должна быть стрелка, показано на рисунке. Выносные линии выходят за концы стрелок размерной линии на 1...5 мм. Выносные и размерные линии проводят сплошной тонкой линией. Над размерной линией, ближе к ее середине, наносят размерное число.



   Рис. 18

2. Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер, чтобы выносные и размерные линии на чертеже не пересекались. Расстояние между параллельными размерными линиями выбирают от 7 до 10 мм, чтобы между ними размещались размерные чис-ла, не касаясь этих линий.
3. Для обозначения диаметра перед размерным числом наносят специальный знак - кружок, перечеркнутый линией (рис. 18, б). Если размерное число внутри окружности не помещается на рисунке, его выносят за пределы окружности, как показано на рисунке 18, в и г. Аналогично поступают при нанесении размера прямолинейного отрезка (см. рис. 18, а, размер 5).

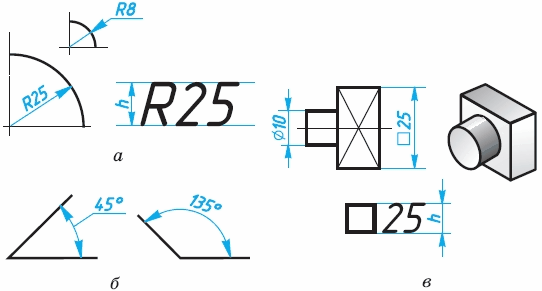

4. Для обозначения радиуса перед размерным числом пишут прописью латинскую букву R (рис. 19, а). Размерную линию для указания радиуса проводят, как правило, из центра дуги и заканчивают с одной стороны стрелкой, упирающейся в точку дуги окружности.
5. При указании размера угла размерную линию проводят в виде дуги окружности с центром в вершине угла (рис. 19, б).
6. Если размерная линия расположена вертикально (независимо от того, с какой стороны контура детали), то размерное число пишут слева от линии и читают снизу вверх (см. рис. 18, а, размеры 25; 5). При наклонных размерных линиях цифры располагают над линией (см. рис. 18, б, размер Ø35; рис. 19, а, размер R25).
7. Если деталь имеет несколько одинаковых элементов, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества таких элементов. Например, запись на чертеже «3 отв. Ø10» означает, что в детали имеется три одинаковых отверстия диаметром 10 мм каждое.



   Рис. 19

8. Перед размерным числом, указывающим сторону квадратного элемента, наносят знак квадрата (рис. 19, в). При этом высота знака должна быть равна высоте цифр.
9. При изображении плоских деталей в одной проекции толщина детали условно обозначается латинской строчной буквой s. Ее ставят перед размерным числом (см. рис. 18, а, размер s4).

Задание 2. Перечертите в рабочую тетрадь, сохраняя пропорции и увеличивая примерно в 2 раза, изображение детали, данное на рисунке 20. Нанесите необходимые размеры, укажите толщину детали (она равна 4 мм).
