§ 6. Масштабы

6.1. Общие сведения. На практике приходится выполнять изображения крупных деталей, например деталей самолета, корабля, автомашины, и очень мелких - деталей часового механизма, некоторых приборов и др. Изображения крупных деталей могут не поместиться на листах стандартного формата. Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину имеющимися чертежными инструментами. Поэтому при вычерчивании больших деталей их изображения уменьшают, а малых - увеличивают по сравнению с действительными размерами этих деталей.

Масштаб - это отношение линейных размеров изображения предмета на чертеже к действительным размерам самого предмета.

6.2. Масштабы изображений. Масштабы изображений и их обозначения на чертежах устанавливает стандарт. Например, масштабы уменьшения — 1:2; 1:2,5; 1:4 и др.; масштабы увеличения - 2:1; 2,5:1 и др.

Наиболее желателен масштаб 1:1. В этом случае при выполнении изображения не нужно пересчитывать размеры.

Масштабы записывают так: M 1:1; M 1:2; М 5:1 и т. д. Если масштаб указывают на чертеже в специально предназначенной для этого графе основной надписи, то перед обозначением масштаба букву М не пишут.

Следует помнить, что, в каком бы масштабе ни выполнялось изображение, размеры на чертеже наносят действительные, т. е. те, которые должна иметь деталь в натуре.

Угловые размеры при уменьшении или увеличении изображения не изменяются.

1. Что называется масштабом?
2. Для чего служит масштаб?
3. Какие масштабы увеличения и уменьшения установлены стандартом?

Графическая работа № 1

Вариант 2. Чертеж детали

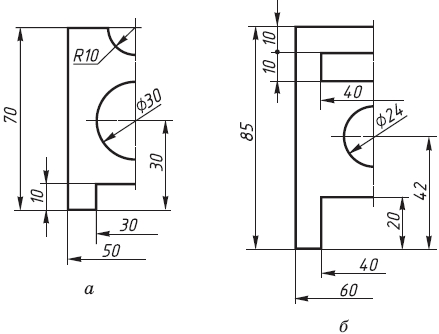

Выполните по имеющимся половинам изображений, ограниченных осью симметрии (рис. 21, а, б). Нанесите размеры, укажите толщину деталей (5 мм) надписью. Масштаб изображения 2:1.

Рис. 21

Указания. На чертеже дана лишь половина изображения детали. Вам нужно представить, как будет выглядеть деталь полностью, помня о симметрии, выполнить сначала эскизно ее изображение на отдельном листе. Затем следует перейти непосредственно к выполнению требуемого чертежа.
